处理器的设计

[toc]

Chapter 4: The Processor

本章目标：用硬件描述语言设计一个 Single-Core Processor。

本章将实现支持七条指令的处理器设计：

• Memory：lw, sw.
• Arithmetic：add, sub, and, or.
• Conditional branch：beq.

本章涉及单周期处理器和流水线处理器的设计。

CPU 有两部分组成：DataPath 数据通路和 ControlPath 控制通路。

Instruction Execution#

1. 取指，同时进行两步：
   • 把 PC 的值送给指令存储器，指令存储器从内存取出指令。
   • $\text{PC}\leftarrow \text{PC}+4$.
2. 译码：
   • 取指令的操作码，生成控制信号。
   • 根据指令类型，按照规则，取操作数。
3. 执行。

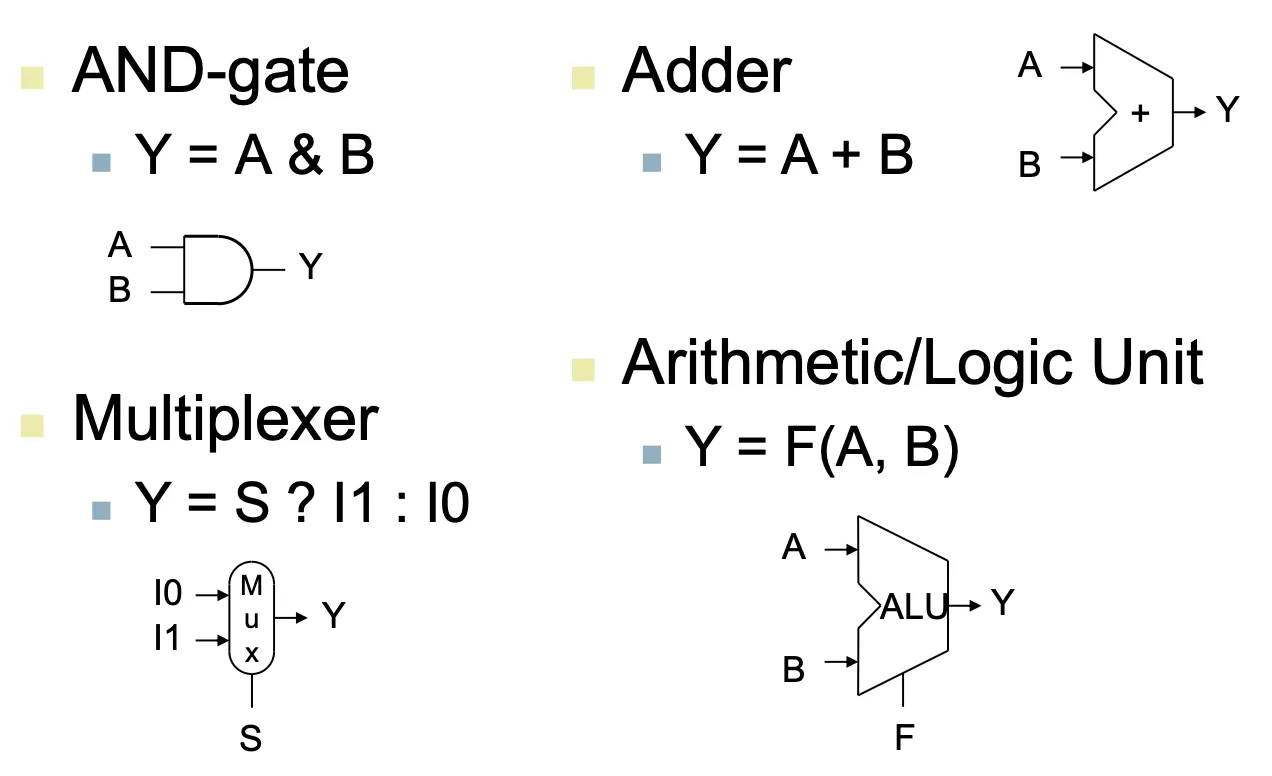

Components#

功能部件分为：组合逻辑部件和时序部件（状态部件）。

用低电平表示 0，用高电平表示 1。一根导线只可以传输一个 0 或 1。

组合逻辑部件#

时序部件#

Edge-triggered：每个周期有两个边缘，只有在上升沿或下降沿时，才把输入的数据送到输出端。

Register：

• 在回路中存储数据。
• 有一个信号 $\text{Write}$，表示是否把输入端的数据送到输出端：
  • $\overline{\text{Write}}$ 或者 $\text{Write}^{\#}$ 表示低电平有效，其余情况为高电平有效。
  • 常见表示为 $R/\overline W$，含义为高电平读，低电平写。

Clocking Methodology：

组合逻辑部件在时钟周期之间处理数据输入：

• 在下一个时钟沿到来之前将输出准备好。
• 从状态部件读取数据，经过组合逻辑部件处理后，送到另一个状态部件。
• 这个过程发生在时钟周期之间。

---

DataPath#

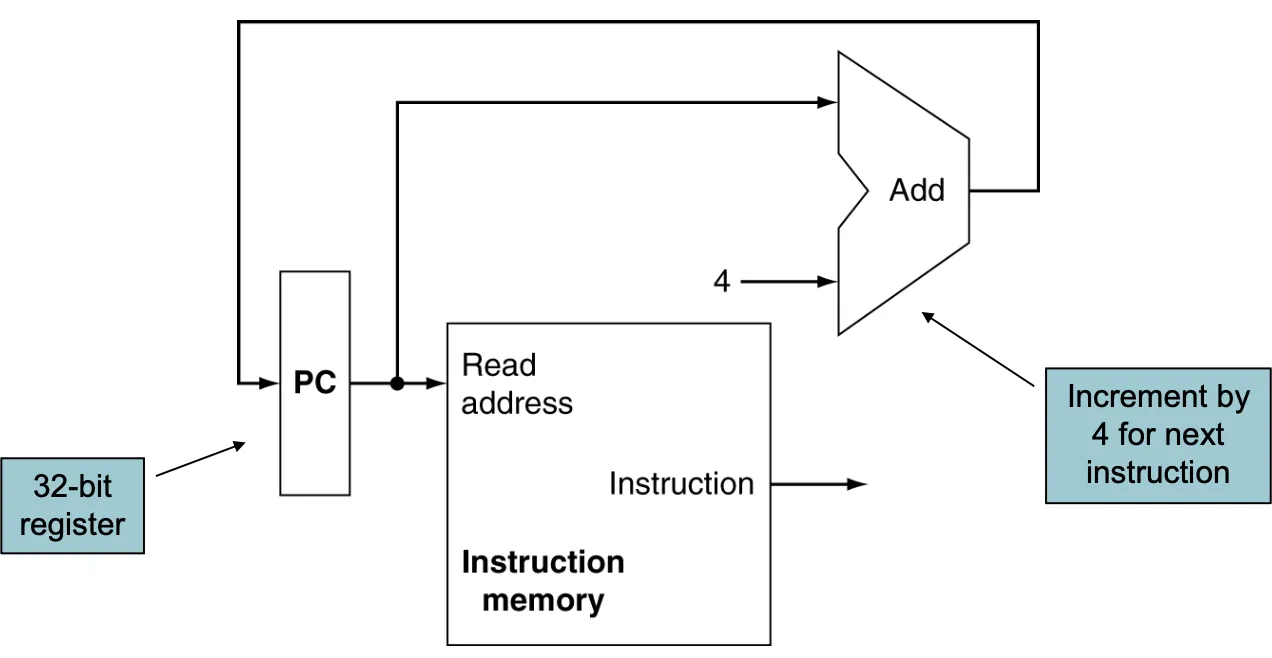

Fetch Instruction#

同时进行两步：

• 把 PC 的值送给指令存储器，指令存储器从内存取出指令。
• $\text{PC}\leftarrow \text{PC}+4$.

需要的部件：adder，寄存器 PC，Instruction memory。

由于这些部件都在单周期内完成，所以可以同时进行两个操作。

R-format Instructions#

R-format：add x5, x6, x7.

需要的部件：寄存器堆 RF，ALU。

步骤：

• 读寄存器——操作数给 RF，取出两个寄存器的值；
• 计算——送到 ALU 进行计算；
• 写寄存器——操作数给 RF，指定 RF 的 Write 信号为高电平，把 ALU 的输出送回到 RF 中。

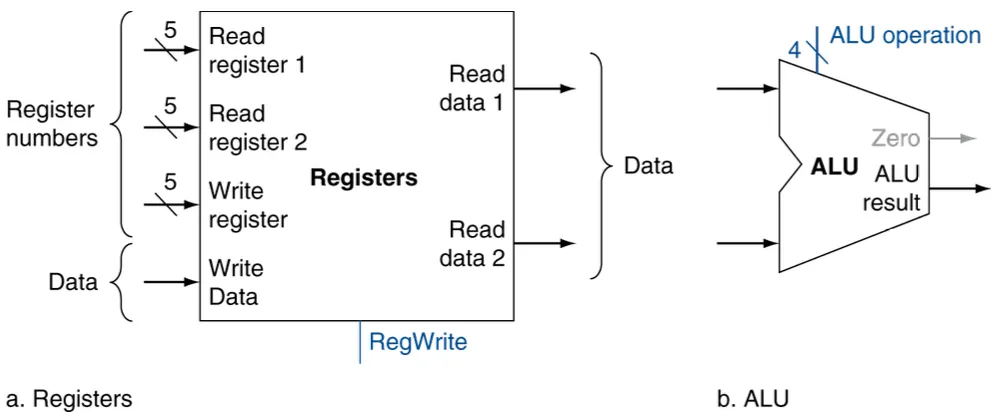

示意图：

Load Instructions#

Load：lw x5, 3(x6).

需要的部件：Imm Generator，ALU，Memory，寄存器堆 RF。

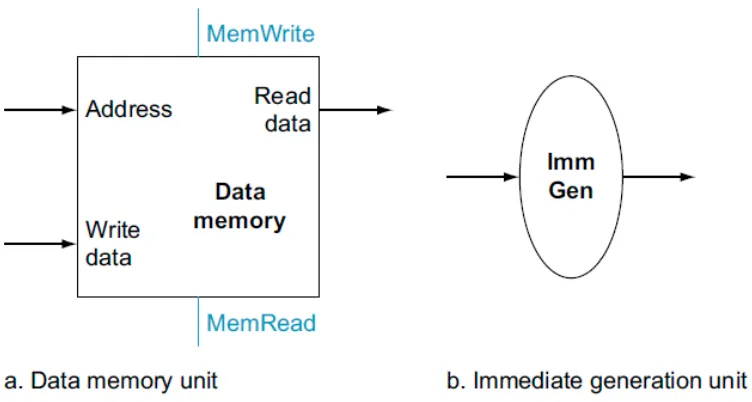

Imm Generator：把立即数部分取出，进行符号扩展，以匹配 32 位。

步骤：

• 计算地址：
  • 从 RF 中取出寄存器的值（并行）；
  • 立即数通过 Imm Gen 进行 sign-extend 后送到 ALU（并行）；
• 读 Memory：把刚才计算得到地址给 Memory
• 取值：从 Memory 读，调整 Memory 的 Read 信号为高电平，得到的值送到 RF 中。

示意图：

Store Instruction#

Store：sw x5, 3(x6).

步骤：与 Load 类似，计算地址部分完全相同。

• 计算地址：
  • 从 RF 中取出寄存器的值（并行）；
  • 立即数通过 Imm Gen 进行 sign-extend 后送到 ALU（并行）；
• 写 Memory：把刚才计算得到地址给 Memory，调整 Memory 的 Write 信号为高电平，把 RF 中的值送到 Memory。

Branch Instruction#

Branch：beq x5, x6, label.

需要的部件：Imm Generator，ALU，寄存器堆 RF，PC，额外的 adder。

步骤：

• 读 RF：从 RF 中取出两个寄存器的值；
• 计算比较（并行）：用 ALU 进行减法运算，判断是否相等；

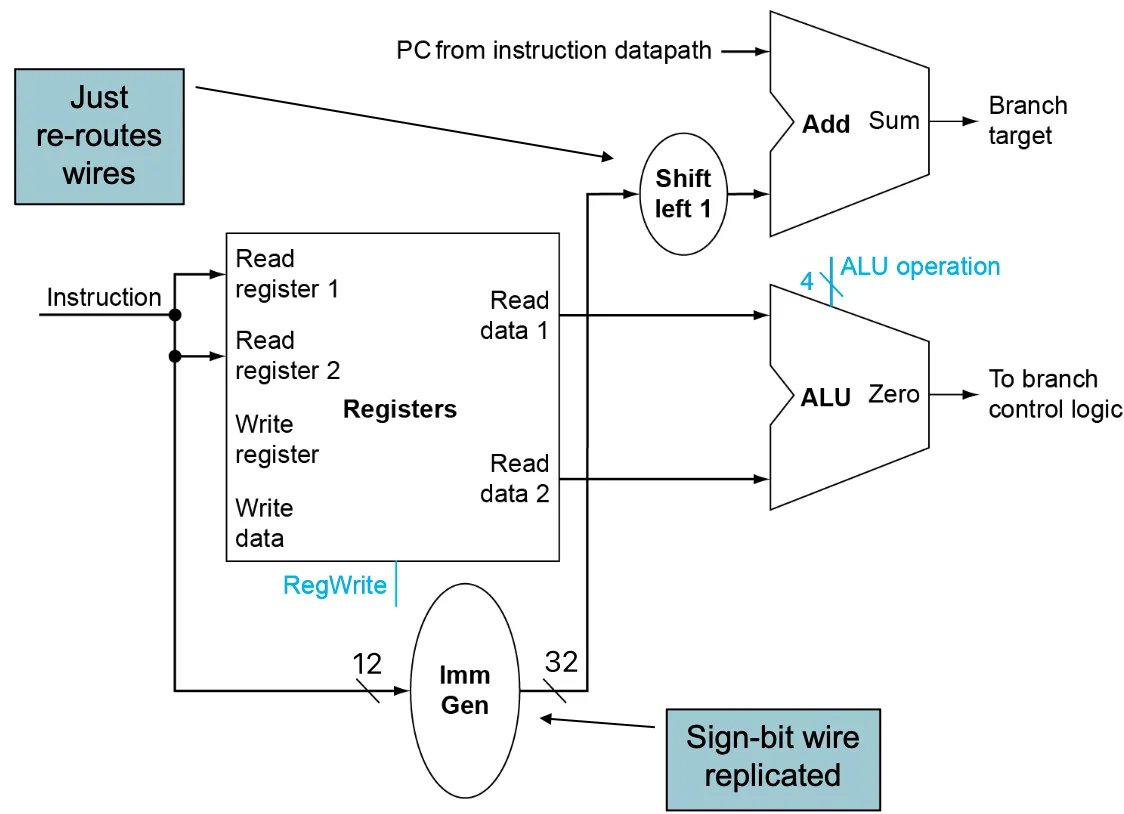

• 计算分支地址（并行）：
  • 立即数通过 Imm Gen 进行 sign-extend，之后左移一位，算出 PC + Imm；
  • 注意是 PC + Imm，不是 (PC + 4) + Imm，即当前正在运行的指令的地址，把这个本周期最开始的值送到 adder，详见最后的 Full Datapath 图。
  • 注意这需要额外的 adder，不能与 PC = PC + 4 的 adder 共用，因为这个分支有两种情况，要提前算出来 PC+4 和 PC+Imm 两种情况。
• 写 PC：
  • 如果 ALU 的 Zero 信号为高电平，表示相等，把 PC + Imm 送到 PC；
  • 否则，把 PC + 4 送到 PC。

示意图：

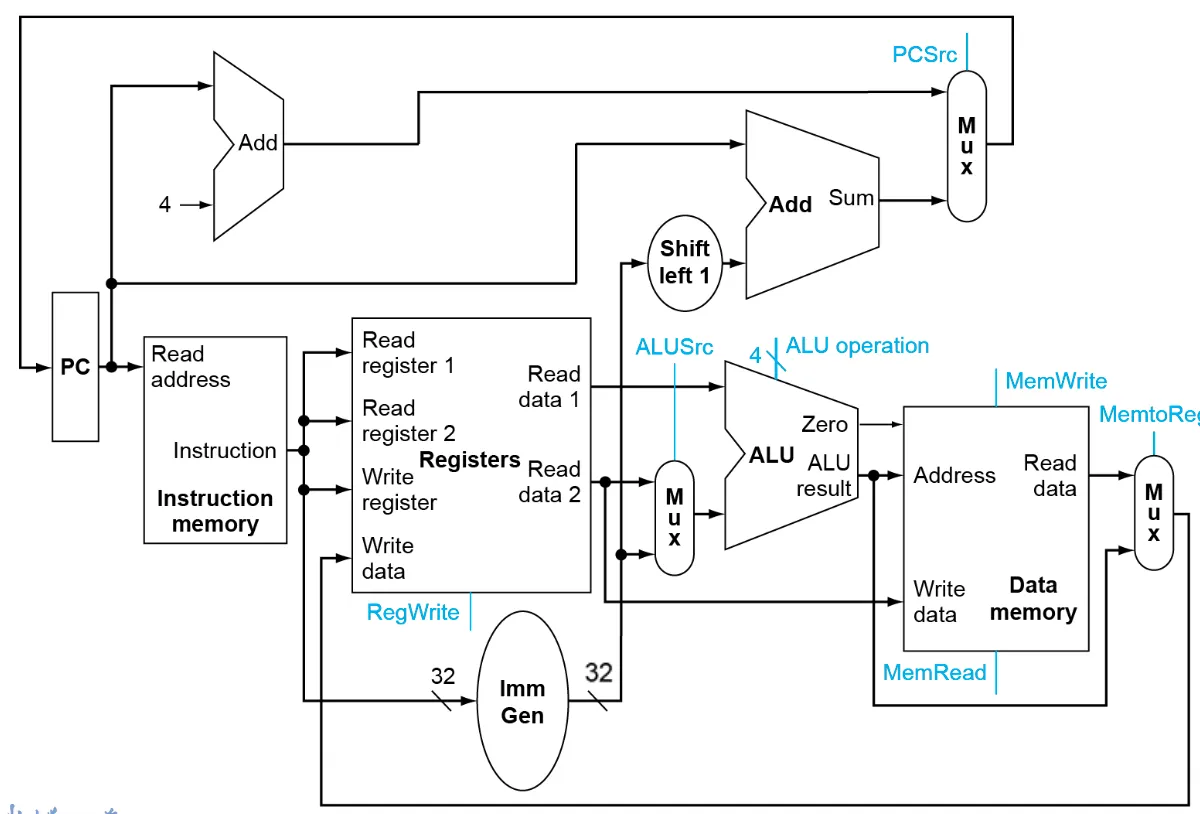

Full DataPath#

综上所述，可能同一个输入，需要支持多种来源的信号，因此还需要补充 MUX 多路选择器。

比如 ALU 的第二个输入：

• 可能是立即数 Imm：Load / Store 指令计算地址。

• 也可能是寄存器的值： Branch 指令。

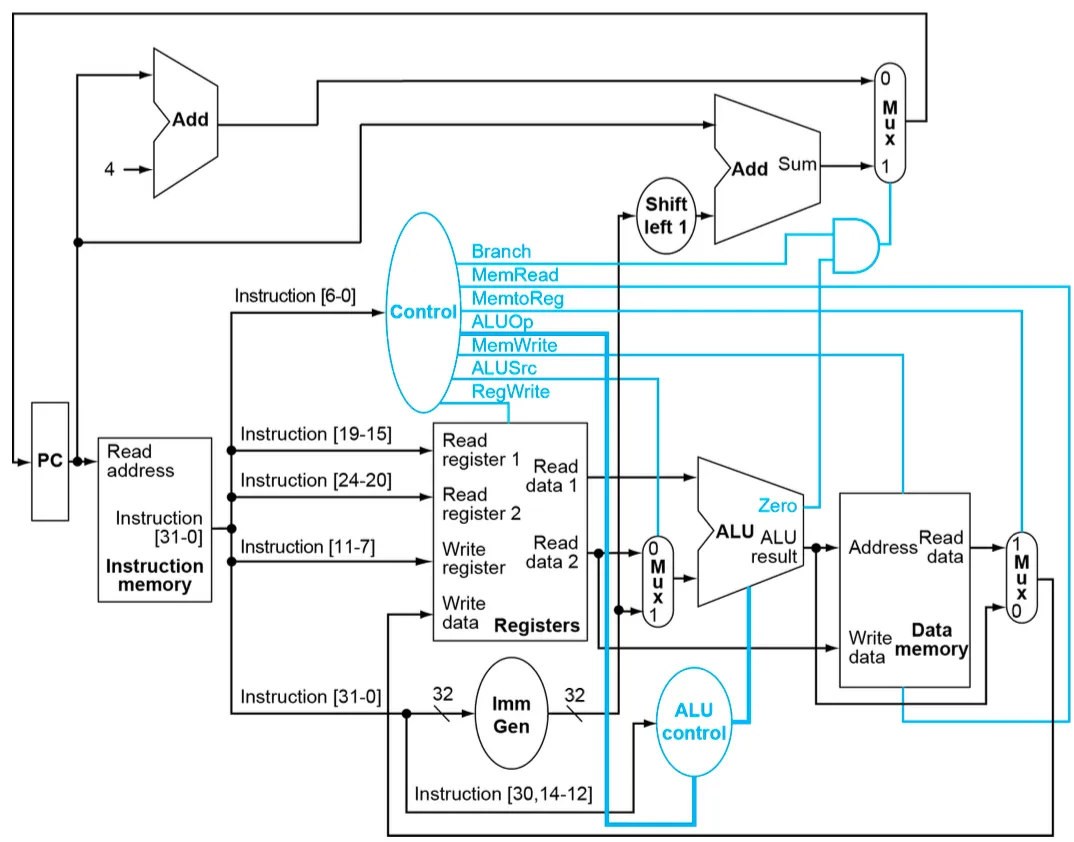

示意图：

---

Control#

图中蓝色的信号是控制信号。

其中 PCSrc 控制信号比较特殊：只有当前指令是 Branch 并且 ALU 的 Zero=1 时，才把 PC + Imm 送到 PC，否则都送 PC + 4。

上述的 Branch 信号需要依赖 Control Path 生成。

其余控制信号由 Control Path 生成，下面具体说明。

ALU Control#

ALU 需要负责多种指令，对应不同的控制信号：

• R-format 指令：add, sub, and, or，需要 4 种控制信号。
• Load / Store： add。
• Branch： sub。

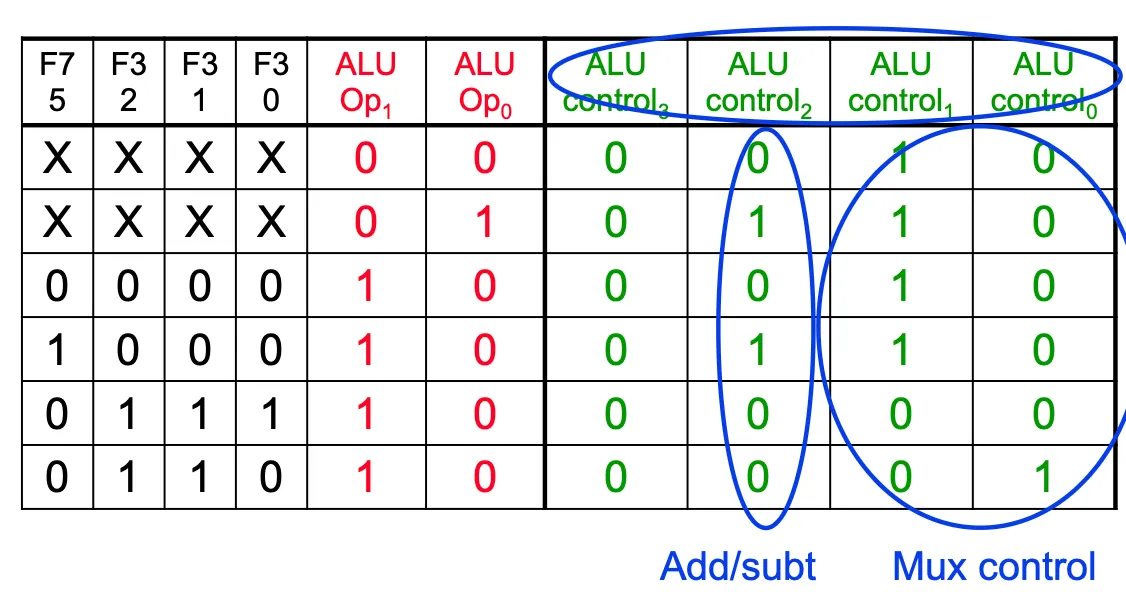

Control Path 根据指令的 op, func3, func7 字段生成 ALU 的控制信号。

真值表允许出现：$0, 1, \text{X}$ 三种状态，其中 $\text{X}$ 表示“无关（don’t care）”；高阻态通常记为 $\text{Z}$。

Control Unit#

在 ALU Control 之外，Control Path 还需要根据 op 部分，生成以下控制信号：

• Branch：是否为 beq 指令。
• MemRead：是否读内存。
• MemtoReg： 内存读出的值是否写回寄存器。
• ALUop：ALU Control 所需的操作码。
• MemWrite：是否写内存。
• ALUSrc：选择 ALU 第二个输入。
• RegWrite：是否写寄存器。

Control Unit Implementation#

有两种控制器实现方式。

一般情况下，简单指令用组合逻辑实现，复杂指令用存储器实现。

Combinational Logic Control#

组合逻辑控制器。

根据上述逻辑，列出真值表，用组合逻辑实现。

输入 Inst[6:0]，经过组合逻辑，输出各个控制信号。

ROM-based Control#

存储型控制器 / 微程序控制器。

对于 RISC-V 这种精简指令集，组合逻辑实现足够快，复杂性可控制。而对于 x86 等复杂指令集，组合逻辑实现会非常复杂，不太稳定。

为了简化设计，可以用 Read-Only Memory, ROM 来实现 Control Path。

ROM 中，每一行是一个存储单元，对应一个微指令：

• 地址是指令的 op 部分；
• 内容是控制信号，每一位对应一个信号。

一条复杂的指令可能需要多条微指令来完成，称为微程序。

使用时，用指令的 op 部分，作为地址，从 ROM 中取出对应的控制信号。

补充指令#

JAL Instruction#

JAL：jal rd, Imm。

步骤：

• 取指
• 计算地址：
  • 把立即数通过 Imm Gen 符号扩展，之后左移一位，之后计算 PC + Imm；
  • 计算 PC + 4
• 把 PC + Imm 写回 PC，把 PC + 4 写回寄存器 rd。

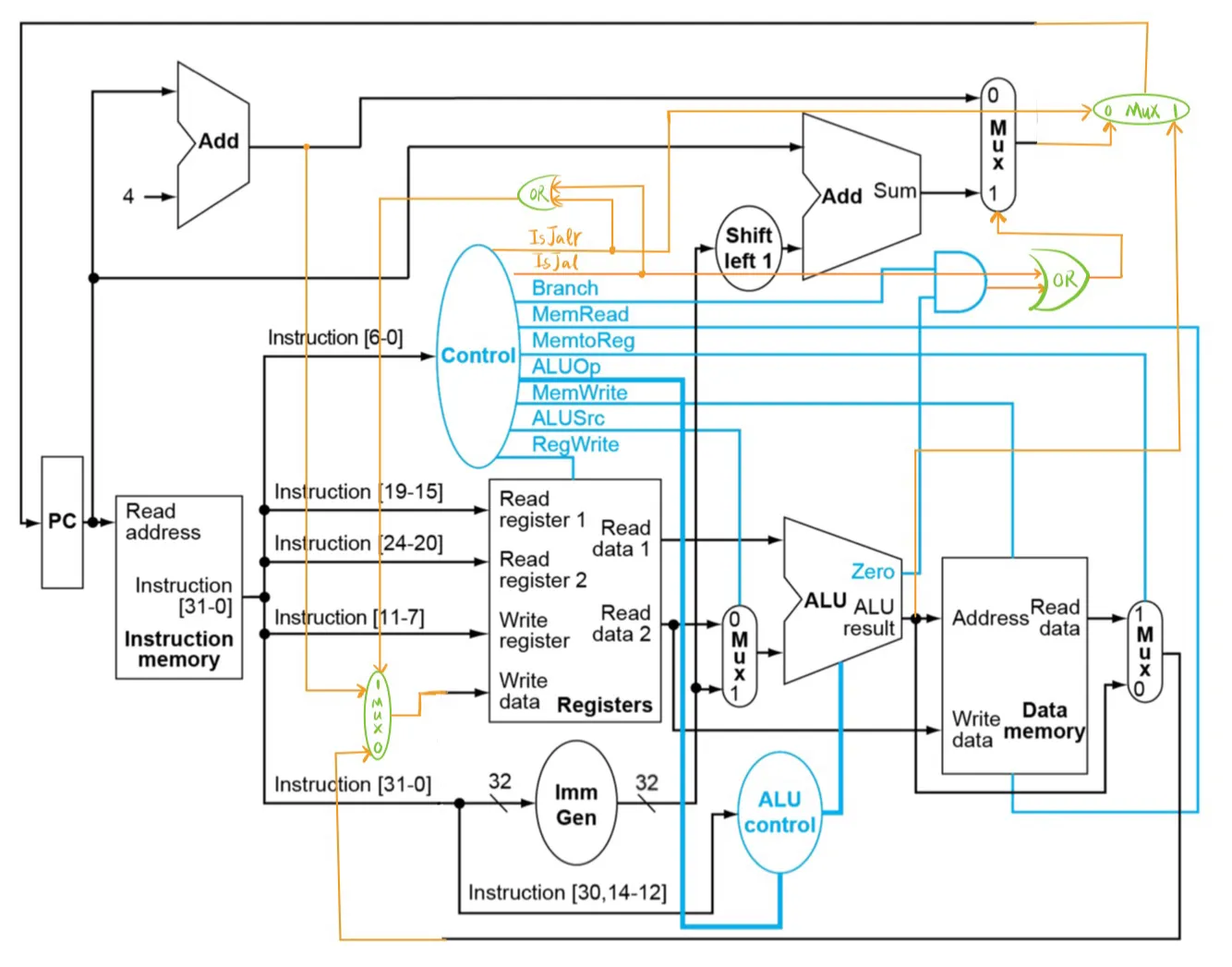

Data / Control Flow：

• 为了把 PC + Imm 送到 PC，需要对右上角的 Mux 增加 PCSrc 信号（与分支控制组合），在需要跳转时选择 PC + Imm。

• 为了把 PC + 4 写回寄存器 rd（常用作链接寄存器 x1），需要在 WB 端扩展写回选择：

  • 将 MemtoReg 扩展为两位的选择信号，例如 00: ALUOut, 01: ReadData, 10: PC+4（也可命名为 ResultSrc/WBSel）。
  • RegWrite=1 时写回 rd。

JALR Instruction#

JALR：jalr rd, rs1, Imm

步骤：

• 取指
• 计算地址：
  • 取寄存器 rs1，把立即数通过 Imm Gen 符号扩展，计算 rs1 + Imm
  • 计算 PC + 4
• 把 rs1 + Imm 写回 PC，把 PC + 4 写回寄存器 rd。

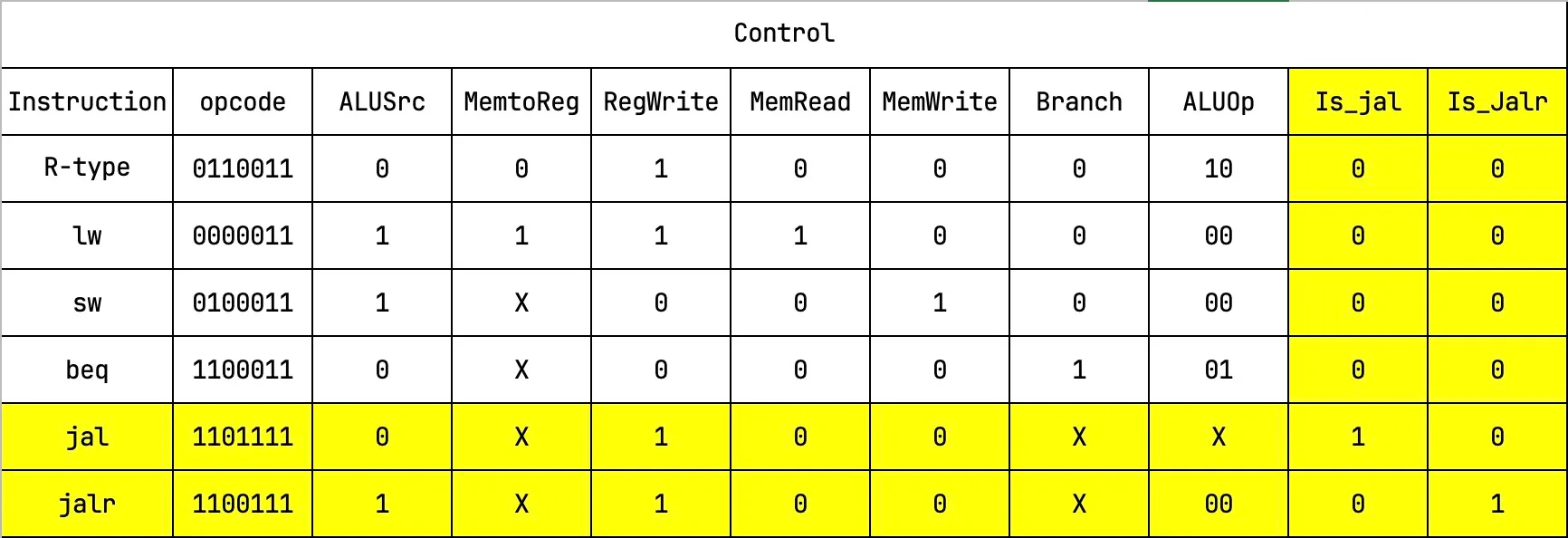

设计图和真值表如下。

ORI Instruction#

I-type：ori rd, rs1, imm。对 rs1 与有符号扩展后的 imm 做按位或，结果写回 rd。

控制要点：

• RegWrite = 1
• ALUSrc = 1（ALU 第二个输入选立即数）
• ALUCtrl = OR
• MemRead = 0, MemWrite = 0, MemtoReg = 0（WB 选 ALU 结果）

示例：ori x5, x3, 0x0FF 将 x3 与 0x0FF 做 OR，结果写入 x5。

Performance#

为了衡量性能，需要计算各指令的延迟路径与总延迟。

CPU 时钟周期由最长的延迟路径决定，关键路径决定：更短的指令也需要等待这个最长指令完成后，才能进入下一个周期。

计算指令的延迟路径，常常忽略 MUX, Control Unit, PC 等延迟较小的部件。之后根据并行和串行的关系，计算各个指令的延迟路径。

后序会介绍流水线，可以提升性能。

Multicycle#

多周期处理器：每条指令分多个时钟周期完成。

把每条指令分成多个 step，每个 step 在一个时钟周期内完成。这样可以增加主频，CPI 增大。

这样可以让较短的指令执行更快，因为不需要等待最长指令完成，但还是串行执行每条指令。

Datapath#

由于每个时钟周期结束后，指令可能并没有结束，因此每个 unit 的输出值需要存储在寄存器中，供下一个周期继续执行这条指令的后续 step 使用，包括：

• IR：Instruction Register，存储当前指令。
• A, B：存储从寄存器堆读出的两个寄存器
• MDR：Memory Data Register，存储从内存读出的数据
• ALUOut：存储 ALU 的输出

另外，由于每个周期只执行一个 step，因此原来有很多部件是多余的，可以只保留一份。比如 Instruction Memory 和 Data Memory 可以合并成一个 Memory；Adder 和 ALU 也可以合并成一个 ALU。

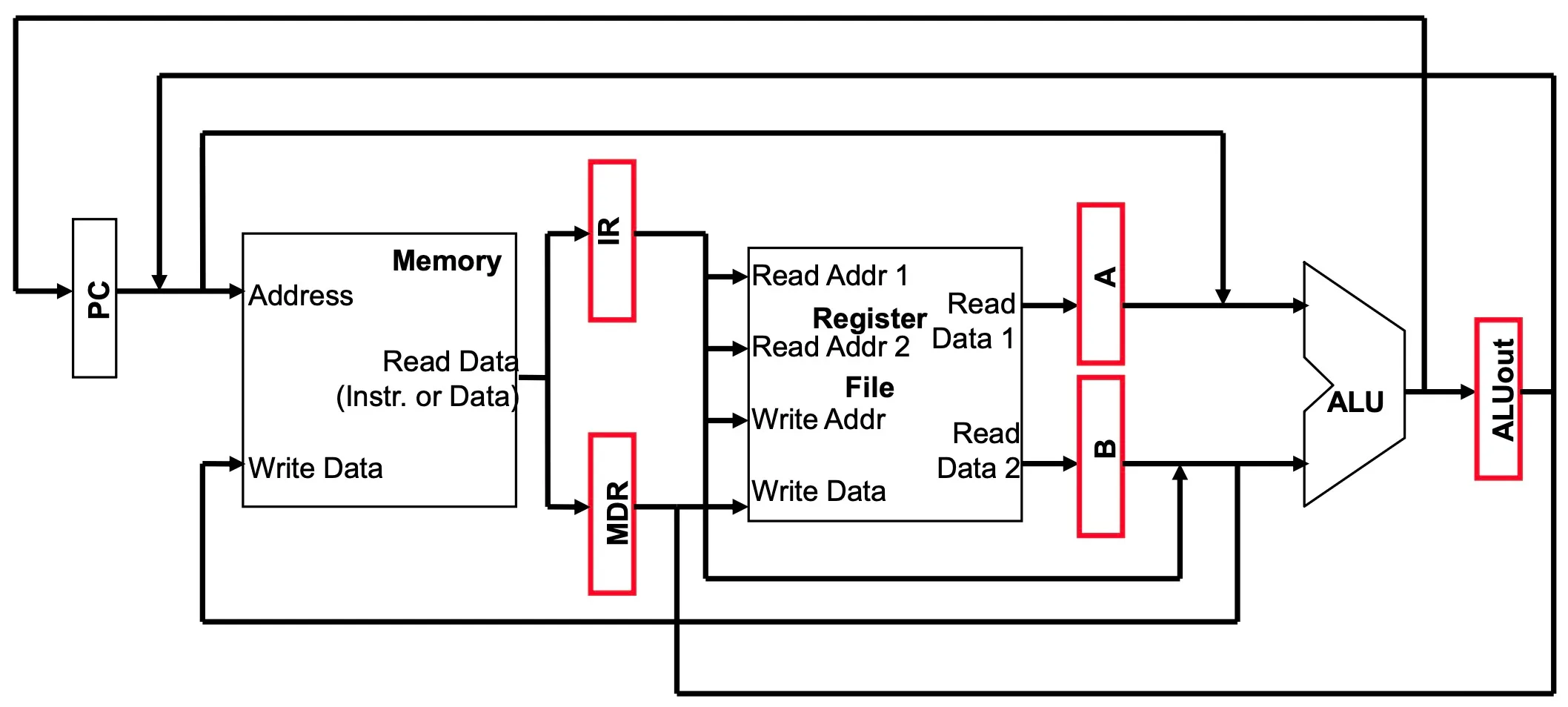

简略的 Datapath 示意图如下。

Control#

当然多周期也需要 Control Path 来生成控制信号，所需要的控制信号类别不变，而每个指令的每个 step 都需要不同的控制信号。

因此需要引入时序信号，表示当前处于哪个 step，由状态机生成对应的控制信号。

状态机是一个有限状态机，每个状态对应一个 step。输入操作码和时钟信号，输出当前 step 所需的控制信号。

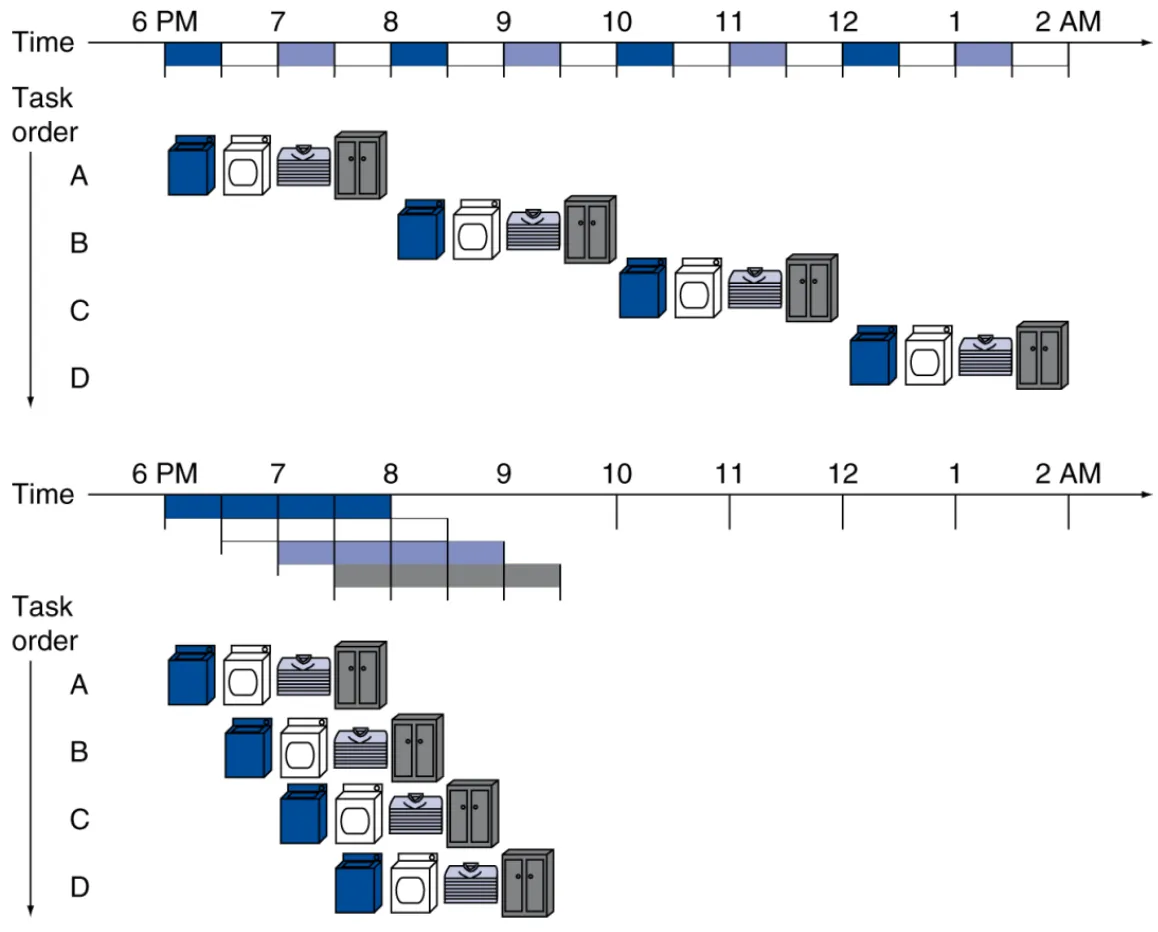

Pipeline#

在 Multicycle 的基础上，Pipeline 技术能让 多个指令同时执行。

流水线的核心思想是 把指令的执行过程拆分成多个阶段，从而让不同指令的不同阶段可以 并行执行。

可以看到，对于中间的周期，每个周期都能完成一条指令的执行。

RISC-V Pipeline#

RISC-V 指令被拆分成五个阶段，每个阶段对应一个时钟周期：

1. IF：Instruction Fetch，取指令
2. ID：Instruction Decode，译码 & 读寄存器
3. EX：Instruction Execute，执行操作 或 计算地址
4. MEM：Memory Access，访存
5. WB：Write Back，写回寄存器

这被称为 5-stage Pipeline 五级流水线。如果 $5$ 个阶段延迟相等，则：

$$\text{Execution Time}_{\text{pipelined}}=\frac{\text{Execution Time}_{\text{non-pipeline}}}{5}$$

然而需要注意，单个指令的 Latency 并没有减少，而且与单周期对比，由于必须经过五级，单个指令的延迟反而增加了。

之所以能加速，主要是因为 Throughput 吞吐量 的提升，也就是 单位时间内完成的指令数 增加了。

单发射和双发射：单发射指每个时钟周期只能发射一条指令，而双发射指每个时钟周期可以发射两条指令。双发射可以进一步提高吞吐量，但需要更复杂的硬件支持。

流水线的实现与 Multicycle 类似，也需要在每个阶段之间增加Pipeline registers 流水线寄存器，其命名比较统一：IF/ID、ID/EX、EX/MEM、MEM/WB，分别存储每个阶段的输出，供下一个阶段使用。

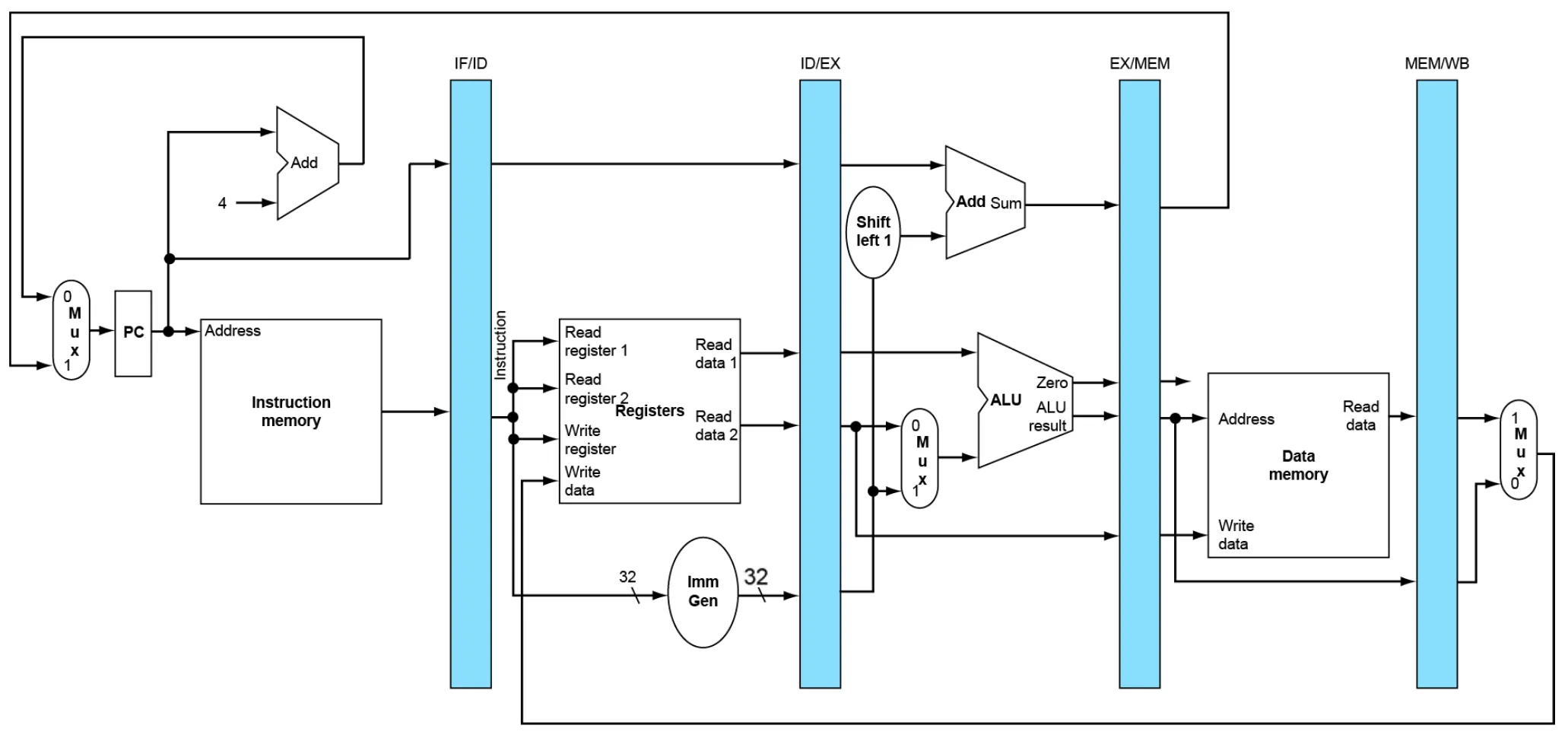

Pipeline Datapath#

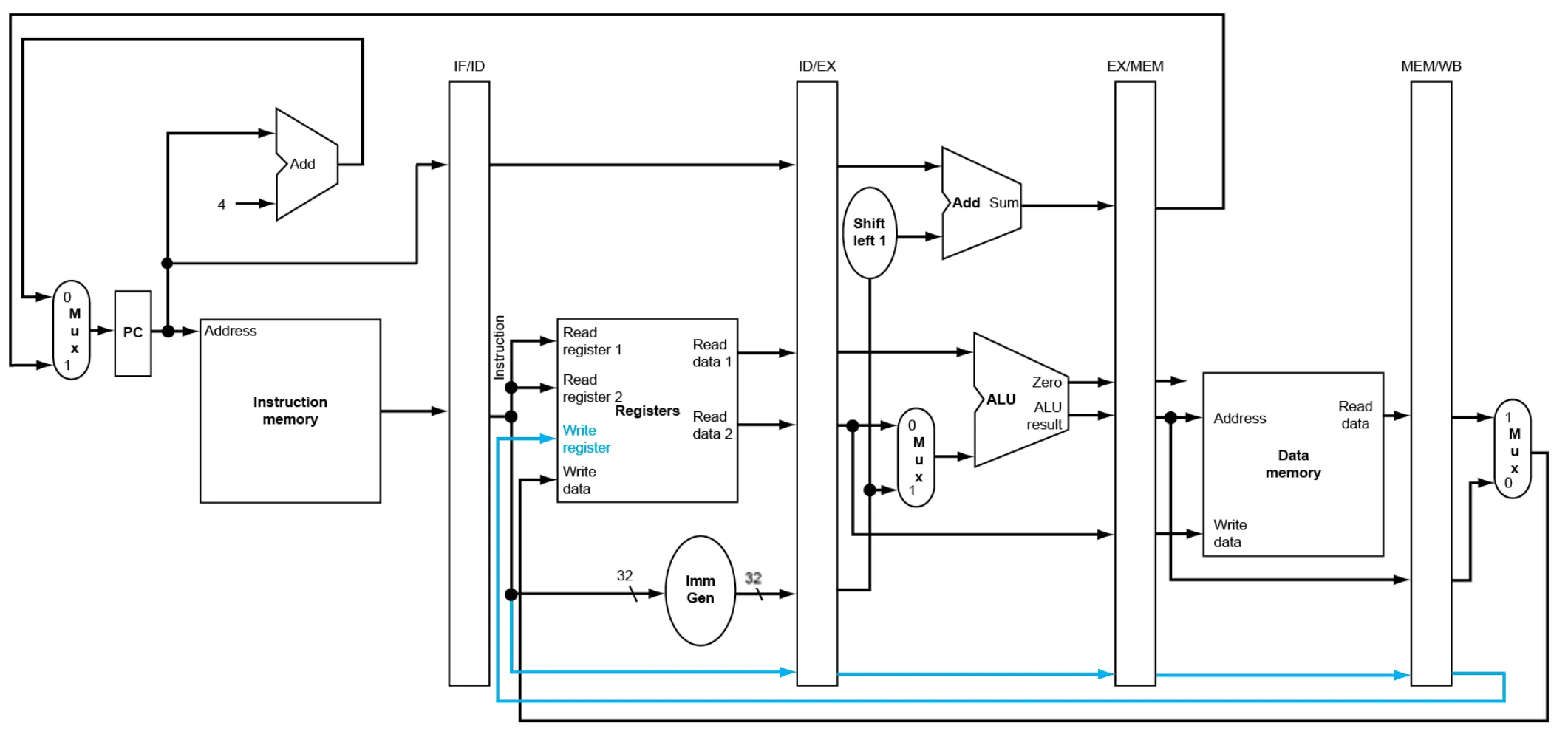

然而，现有五级流水线图还缺少“写回路径与目的寄存器 rd 的逐级保留”，导致 WB 阶段无法把结果写回寄存器堆。

WB 需要写回目的寄存器号 rd 和写回数据，所以前者需要 逐级保留 于每个 Pipeline Register。

这并不涉及 Structure Hazards，因为 RegisterFile 的 Read / Write 都很快，一个周期内可以同时完成 Read 和 Write。所以虽然有多个阶段争用一个硬件资源，但是并不冲突。

Datapath的分析有两种画图方法： Multi-Cycle Pipeline Diagram：二维图。

![[img-23.png]] Single-Cycle Pipeline Diagram：只看一个时刻，看每个部件上，有哪些指令在执行。

![[img-24.png]]

Pipeline Control#

设计 Pipelined Control，需要分析每条指令在每个阶段需要的信号。

Control 结构也需要利用寄存器，逐级保存后续阶段需要的信号。Data 和 Control 两个寄存器合二为一。

![[img-25.png]]

上述流水线的并行执行会引入冒险 Hazards，有三种类型。

Structure Hazards#

现象：同一周期多个阶段争用同一硬件资源，所以这个问题通常都需要在设计结构的时候解决。

解决方法：增加新的部件，或者流水线阻塞（等着上一条指令结束占用）。

Data Hazards#

数据相关引起 Data Hazards. 解决方法：Forwarding / Bypassing。

现象：add x3, x1, x2 结束后，才有 x3 的结果，才能执行 sub x5, x3, x4。

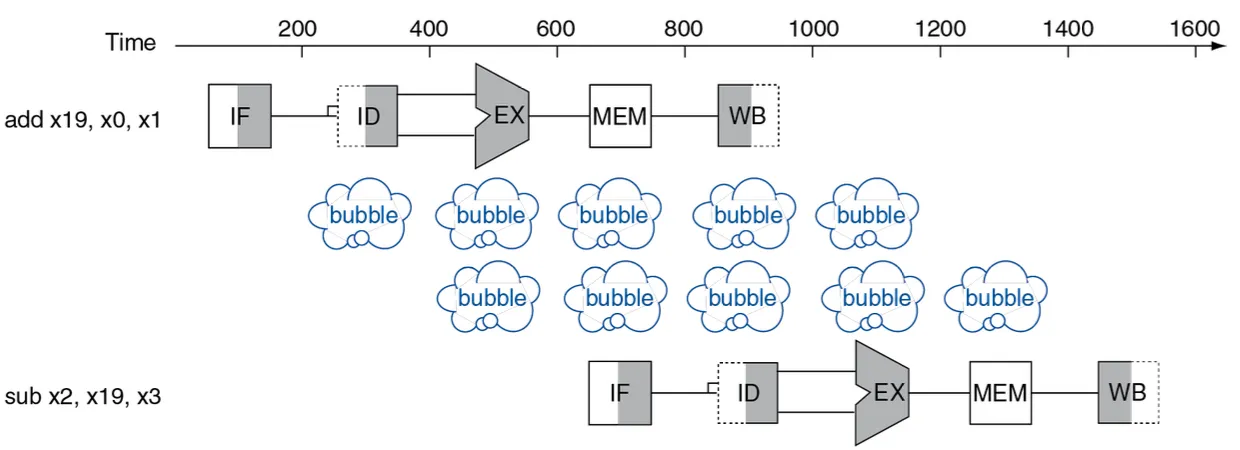

正常情况下，需要等五个周期全结束，WB 后，才能取得 x3 的数据。然而这样的话，Pipeline 完全没有并行，效率很低。这种现象叫做 Pipeline Bubble.

而之所以只需要 bubble 两个周期，是因为前半个周期完成 WB，后半个周期完成 ID，这是 RF 的特性造成的：RF 用下降沿 Write（前半个周期），用后半个周期 Read；其余结构都是在上升沿 Write。

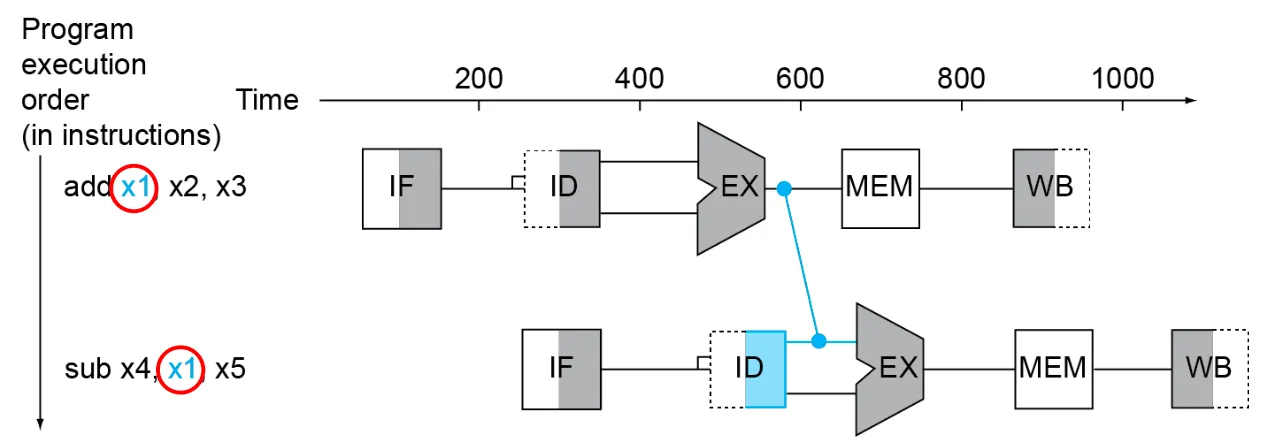

Forwarding#

如图所示，直接增加从 EX旁路——EX/MEM.ALUOut -> ALU.in 的数据通路，无需等待结果被 WB 到寄存器。

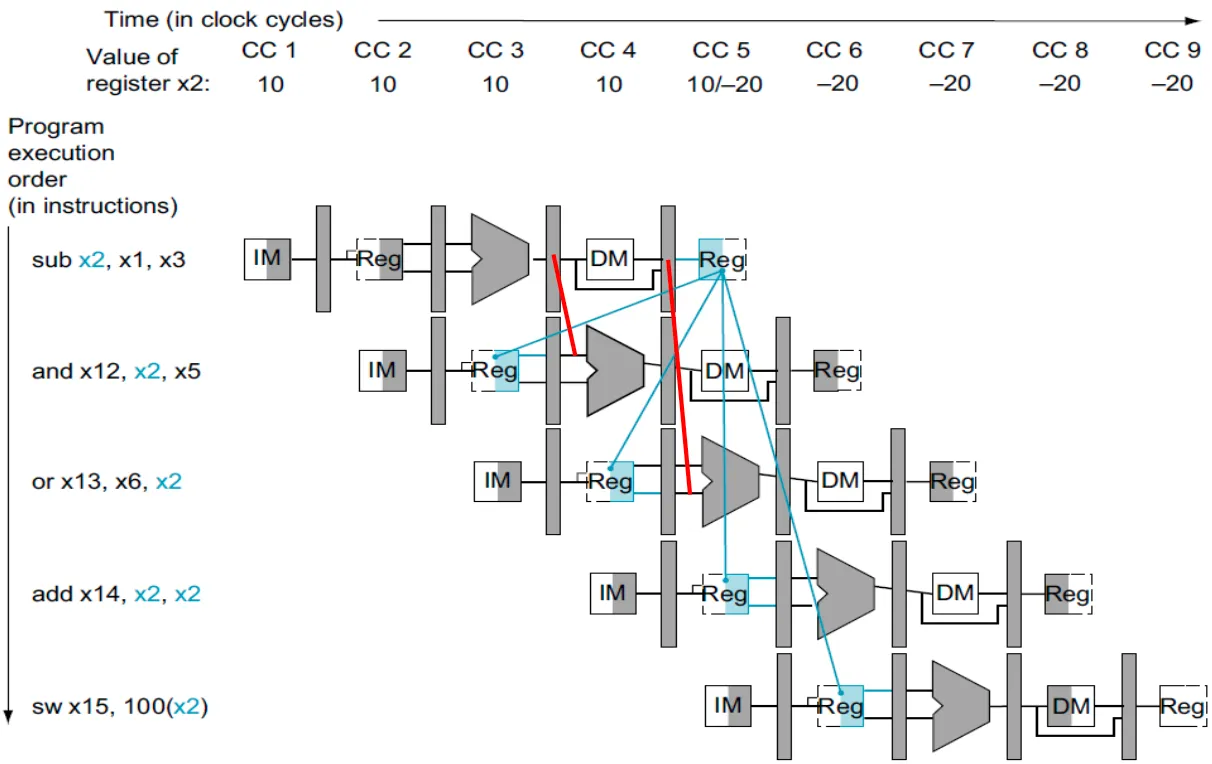

考虑另一个更复杂的例子，会发现还可能涉及第一条和第三条指令之间的数据相关。

这时需要增加另一种通路，叫 MEM 旁路：MEM/WB.ALUOut -> ALU.in.

ALU Instructions#

我们发现，对于连续的 ALU 指令，共有两种类型旁路：EX 旁路 和 MEM 旁路。下面分析这两种旁路的触发条件。

EX Forwarding：从 EX / MEM 到 ID / EX。

触发条件：

$$EX\_Fwd = \mathrm{EX/MEM}.\mathrm{RegWrite} \land (\mathrm{EX/MEM}.rd \neq 0) \land (\mathrm{EX/MEM}.rd \in \{\mathrm{ID/EX}.rs1,\; \mathrm{ID/EX}.rs2\}).$$

含义：上一条指令的 ALU 结果已经在 EX/MEM 中，但尚未来得及写回寄存器，如果下一条指令的源操作数正好依赖该结果，就直接将 EX/MEM.ALUOut 旁路到 ALU 的输入端（控制信号 ForwardA/ForwardB = 10），避免等待 WB。

MEM Forwarding：从 MEM / WB 到 ID / EX。

触发条件：

$$MEM\_Fwd = \\ \mathrm{MEM/WB}.\mathrm{RegWrite} \\ \land (\mathrm{MEM/WB}.rd \neq 0)\\ \land (\mathrm{MEM/WB}.rd \in \{\mathrm{ID/EX}.rs1,\; \mathrm{ID/EX}.rs2\})\\ \land \neg EX\_Hit.$$

其中 $EX\_Hit$ 表示对应源寄存器已经满足 EX forwarding 的条件。含义：当结果已经进入 MEM/WB，但因为顺序问题还没写回寄存器文件时，通过旁路把 MEM/WB.WriteData 送到 ALU 输入（控制信号 ForwardA/ForwardB = 01）。如果同一源同时满足 EX 和 MEM forwarding，优先选择 EX forwarding，因为它携带的结果更新更早。

Load-Use Instructions#

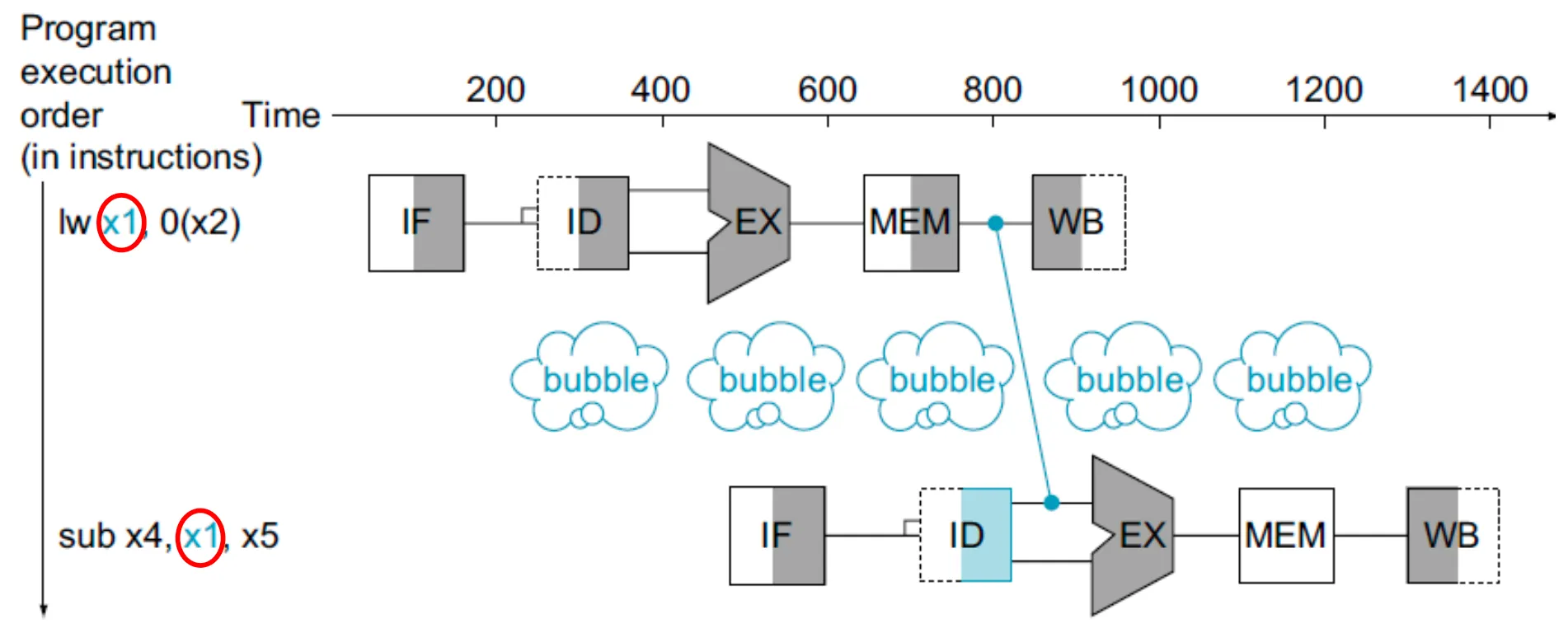

例如：lw x7, 0(x3)，add x8, x7, x9 存在数据相关。虽然可以增加 MEM 旁路，但是由于 load 指令需要用的是 MEM 的结果，Pipeline 不得不阻塞一个周期。

Stall 检测条件：

$$LoadUseStall = \mathrm{ID/EX}.\mathrm{MemRead} \land (\mathrm{ID/EX}.rd \in \{\mathrm{IF/ID}.rs1,\; \mathrm{IF/ID}.rs2\}).$$

控制动作：

$$\begin{cases} PCWrite = \neg LoadUseStall,\\ IF/ID.Write = \neg LoadUseStall,\\ ID/EX.Flush = LoadUseStall. \end{cases}$$

也就是说，一旦侦测到 load-use hazard，就冻结取指/译码阶段，并将下一拍的 ID/EX 清零（插入 bubble），等待数据从 MEM 阶段返回。

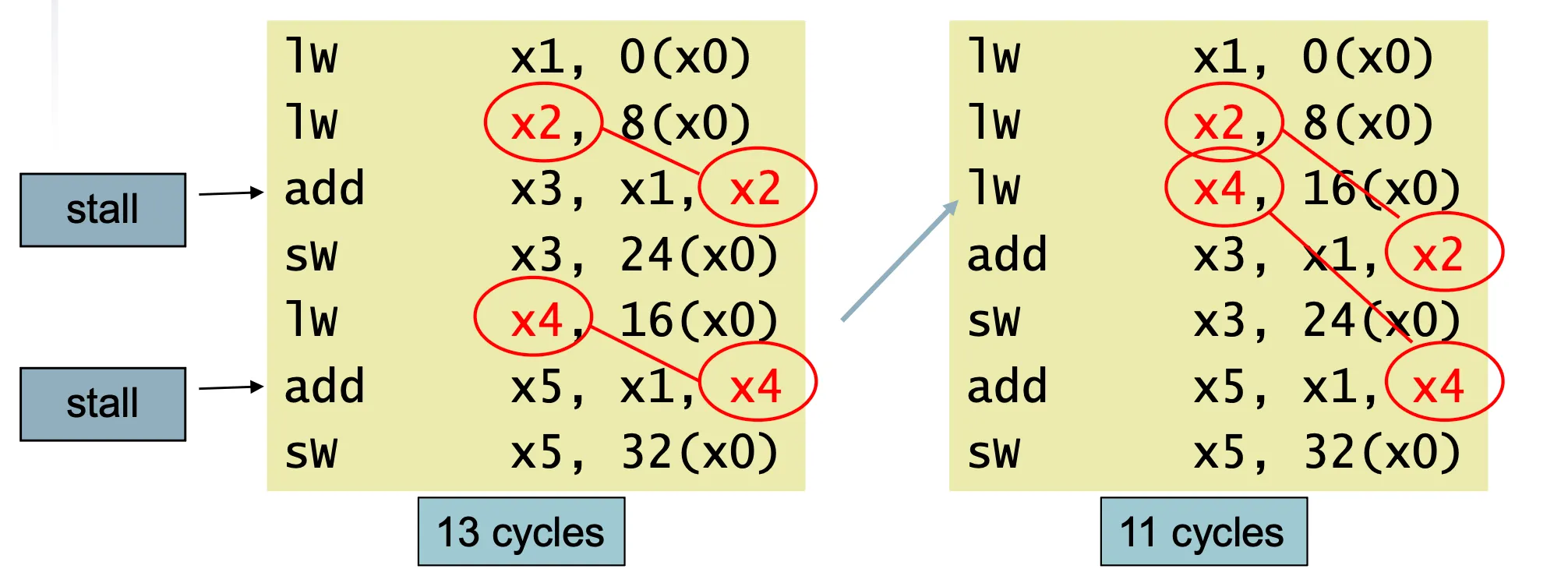

Code Scheduling#

这是另一种在某些情况有用的解决方法。编译器自动给汇编指令调整顺序，来避免 Data Hazards。如图所示，是 C 代码 a = b + e; c = b + f; 的两种实现，右侧的就可以避免 Hazards。

Control Hazards#

Exceptions and Interrupts#

软件引起异常（Exceptions）硬件引起终端（Interrupts）

异常会触发内核态切换，从 User Mode 切换到 Kernel Mode。

处理方法：SEPC，SCAUSE。

Multiple Exceptions：

乱序：CPU 为了执行速度更快，采用乱序执行。Load 指令发生冒险，必须需要阻塞的时候，会空一个周期。CPU 会自动找一个后续指令提前执行。这是 CPU 的自动操作。

多发射：

Imprecise exceptions：流水线上同时执行多个指令，

ILP：
